É um sistema de fixação mecânica para correias transportadoras de borracha de espessura fina a média que utiliza placas de compressão (superior e inferior) unidas por parafusos de alta resistência. O objetivo é criar uma emenda extremamente forte e à prova de vazamentos/filtragens, garantindo a continuidade do transporte de materiais sem perda de carga na junção.
| Código da peça | |
|---|---|
| Sistema de grampos | Solid Plate (séries E, EE e ES) |
| Especificações técnicas | |
| Aplicação | Emenda de placa sólida aparafusada; repara furos e rasgos na correia |
| Espessura da correia | 5 a 11 mm (3/16" a 7/16") |
| Diâmetro mínimo do tambor | Modelo 140EE: 360 mm (14") Modelo 190EE: 460mm (18"). |
| Classificação de tensão | Modelo 140EE: Até 40 kN/m (225 PIW), Modelo 190EE: Até 65 kN/m (375 PIW) |
| Design | Compressão de placa superior e inferior com parafusos de alta resistência |
| Parafusos | Pilotados (projeto-piloto patenteado); placas inferiores pré-montadas |
| Versões especiais | Grampos antifaíscas para túneis e transportadores enclausurados |
| Instalação | Ferramentas portáteis elétricas e manuais |
Destaques e Diferenciais
– Vedação e Resistência: Oferece excelente retenção e junção estanque, sendo a solução perfeita para transporte de materiais granulares ou finos.
– Dentes com Design Especial: As placas possuem dentes projetados para penetrar na carcaça da correia transportadora e fixar a estrutura sem danificar as fibras do tecido interno.
– Parafusos Pilotados (Piloted Bolts): Facilitam e agilizam o processo de instalação, guia e aperto.
Parâmetros Técnicos
Classificação de Tensão (PIW / kN/m): Até 225 PIW (40 kN/m)
Espessura da Correia: De 3/16″ a 7/16″ (5 mm a 11 mm)
Diâmetro Mínimo da Polia: 14″ (360 mm)
Embalagem (Série E): Caixa com 25 jogos de grampos
Ideal para o setor de grãos, aplicável em correias de 5 a 11 mm de espessura e pode ser aplicado em transportadores com tambores a partir de 360 mm ou 14 polegadas.

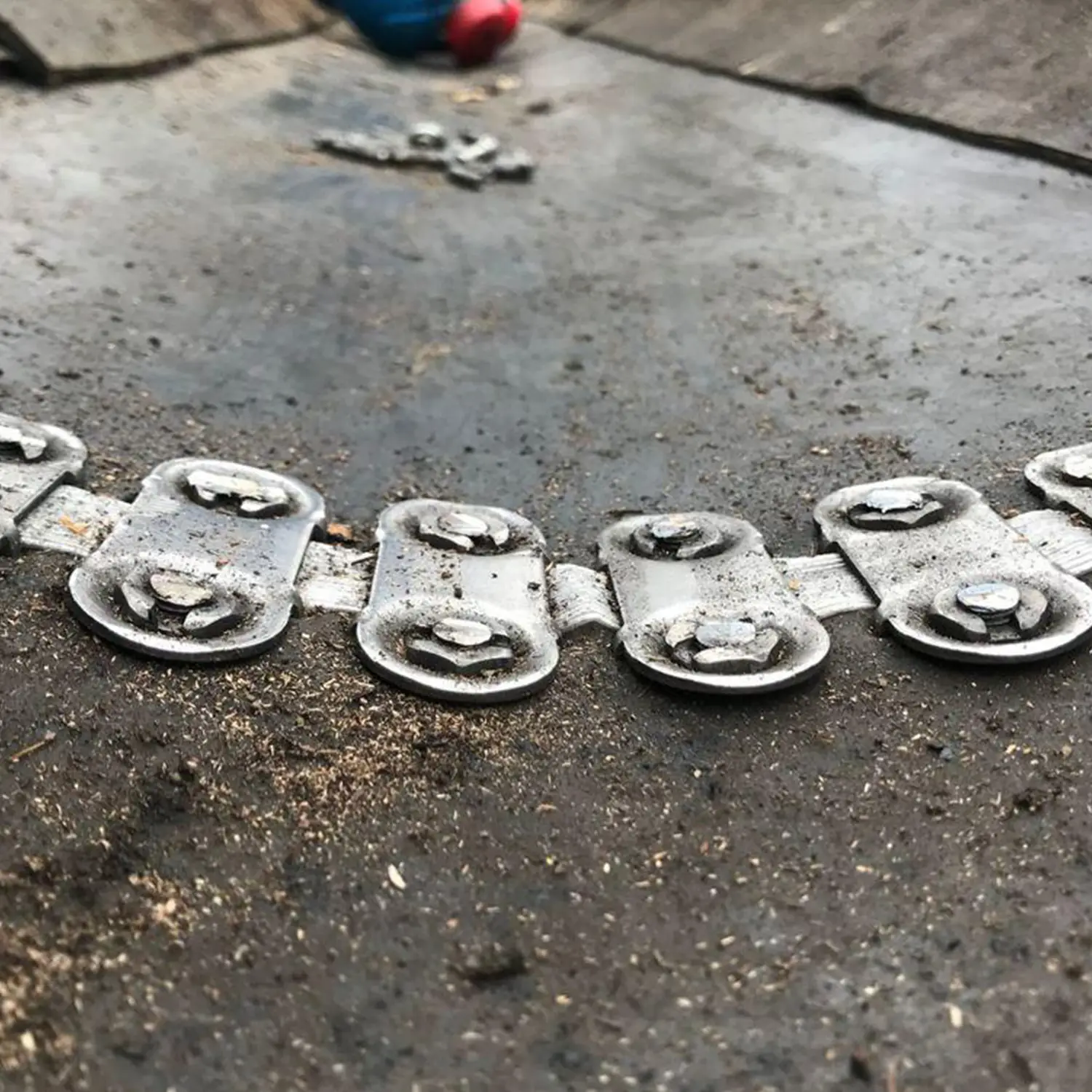

O sistema de fixação de placa sólida aparafusada Flexco produz uma emenda forte com uma combinação de compressão de placa superior e inferior e parafusos de alta resistência à tensão além de poder ser usado para reparar furos e rasgos na correia transportadora.
Um dos principais benefícios do uso de grampos de placa sólida com parafuso é a instalação rápida e fácil. Somente a Flexco oferece parafusos com um projeto-piloto patenteado que fornece alinhamento imediato, melhorando muito os tempos de execução do serviço. As placas inferiores vêm pré-montadas com parafusos para uma instalação mais rápida.
O Diferencial de Cada Modelo Solid Plate que trabalhamos
Grampo Flexco® 140ES – Código do Item: 20034
– Material de Fabricação: Aço Inoxidável (Série 300).
– Proposta e Benefícios: Oferece altíssima resistência à corrosão, ácidos, produtos químicos e oxidação extrema.
– Aplicações Indicadas: Processamento de alimentos, plantas químicas, ambientes marinhos/portuários ou indústrias onde a correia trabalha com umidade constante ou produtos corrosivos.
– Peso da Caixa: ~2,09 kg (4.6 lb).

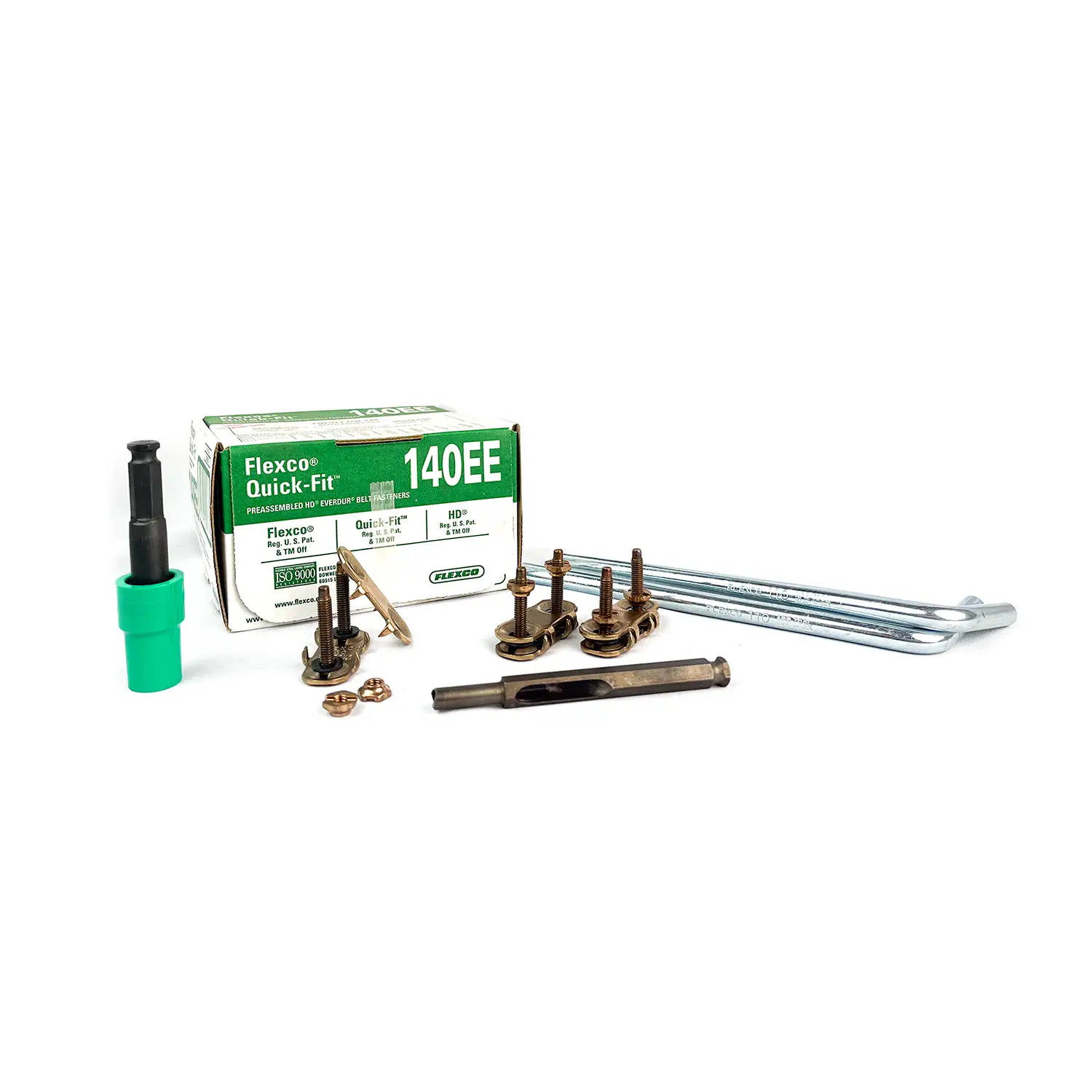

Grampo Flexco® 140EE – Código do Item: 20090
– Material de Fabricação: Everdur® (Liga de Bronze de Silício).
– Proposta e Benefícios: É uma liga totalmente não magnética e anti-faísca. Evita interferência em detectores de metais presentes no sistema e elimina o risco de faíscas provocadas por atrito mecânico.
– Aplicações Indicadas: plantas com presença de detectores de metais no fluxo de carga, silos de grãos ou ambientes com risco inflamável/explosivo (onde faíscas não podem ocorrer de jeito nenhum).
– Peso da Caixa: ~2,09 kg (4.6 lb).
RESUMINDO:
Se a sua planta precisa de resistência à ferrugem, produtos químicos ou umidade ➔ 140ES (Inox).
Se a sua planta opera com detectores de metais no sistema transportador ou opera em ambiente com risco de explosão/faísca como túneis e transportadores de correias enclausurados. ➔ 140EE (Everdur).
INSTALAÇÃO

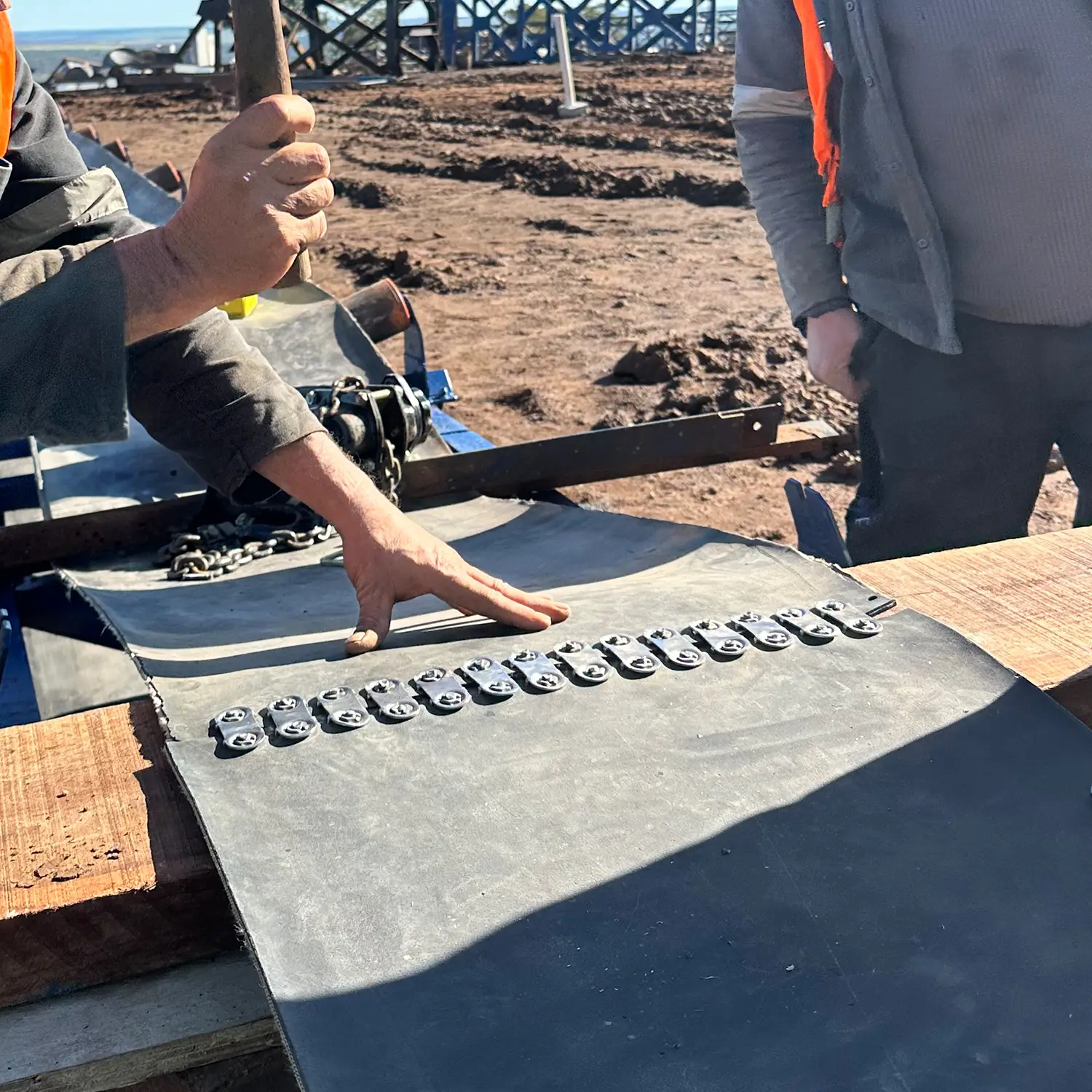

Os grampos Solid Plate são instalados com ferramentas portáteis elétricas e manuais.
Mande o modelo do seu equipamento que a nossa equipe técnica identifica o item correto.
